［PIXY］PX68 SPRのギヤシャフトに交換
連日のピクシーネタで失礼します。
溺愛するyellow pixyこと04 ピクシーのギヤシャフトを純正品からPX68 SPRのものに交換しました。
交換した理由はドラグ（ノブ）をMAXまで締め切るためです。
純正のドラグノブを使っている場合は何の問題もないのですが、僕はドラグノブとハンドルをPX68 SPRのモノに交換しています。
▲カッコイイ！
PX68 SPRのスタードラグはクランクハンドルに対応させるために先端が内側にオフセットしています。
デザインは文句なしのお気に入りなのですが、オフセットさせたことによりドラグを締め込んだ際にメカニカルブレーキノブに接触するようになってしまいました。
ドラグワッシャーも全開か全閉かのデジタルな調整しかできない純正ドラグから微調整が可能なAvailのドラグに変更していることもあって実用には問題なかったのですが、やっぱり道具は100%の性能を発揮できる状態で使いたいものです。
ということでギヤシャフトを交換した…かったのですが「71/ｷﾞﾔ-ｼｬﾌﾄﾘﾃｲﾅ-SC(A)/10A378」がロックタイト的な接着剤で固着していて外すことができませんでした。（力技でやれば外せたのかもしれませんが、隣にあるギヤシャフトが邪魔なのとプラスネジはなめそうで…）
▲このネジね
そのネジを外すというハードルはイシグロの神対応で乗り越えることができました。
次はどのリールのギヤシャフトに交換するかという問題に直面しましたが、これは先人の方の知恵を拝借しました。
この情報に助けられてTD-Zのギヤシャフト「68/ｷﾞﾔ-ｼｬﾌﾄ/115098」を注文し、いそいそと装着したところどうも違和感があります。
ドラグを解放（全開）した時は問題ないのですが、ロック（全閉）した際にスタードラグとハンドルの間に隙間がかなり開いてしまいます。
また、スタードラグをMAXまで締め込んでもドラグ自体は締め込めていないような感じ。
後者はスプリングワッシャーを追加すれば解決できそうですが、前者は無理。
ぐぬぬ...と頭を抱えて悩みましたが、答えは単純なものでした。
「スタードラグがSPRのモノなんだから、ギヤシャフトもSPRのモノを使えばいいのでは？」
溺愛するyellow pixyこと04 ピクシーのギヤシャフトを純正品からPX68 SPRのものに交換しました。
交換した理由はドラグ（ノブ）をMAXまで締め切るためです。
純正のドラグノブを使っている場合は何の問題もないのですが、僕はドラグノブとハンドルをPX68 SPRのモノに交換しています。
▲カッコイイ！
PX68 SPRのスタードラグはクランクハンドルに対応させるために先端が内側にオフセットしています。
デザインは文句なしのお気に入りなのですが、オフセットさせたことによりドラグを締め込んだ際にメカニカルブレーキノブに接触するようになってしまいました。
ドラグワッシャーも全開か全閉かのデジタルな調整しかできない純正ドラグから微調整が可能なAvailのドラグに変更していることもあって実用には問題なかったのですが、やっぱり道具は100%の性能を発揮できる状態で使いたいものです。
ということでギヤシャフトを交換した…かったのですが「71/ｷﾞﾔ-ｼｬﾌﾄﾘﾃｲﾅ-SC(A)/10A378」がロックタイト的な接着剤で固着していて外すことができませんでした。（力技でやれば外せたのかもしれませんが、隣にあるギヤシャフトが邪魔なのとプラスネジはなめそうで…）
▲このネジね
そのネジを外すというハードルはイシグロの神対応で乗り越えることができました。
次はどのリールのギヤシャフトに交換するかという問題に直面しましたが、これは先人の方の知恵を拝借しました。
＞TD-Zのギヤシャフトはピクシーのそれよりも長い
この情報に助けられてTD-Zのギヤシャフト「68/ｷﾞﾔ-ｼｬﾌﾄ/115098」を注文し、いそいそと装着したところどうも違和感があります。
ドラグを解放（全開）した時は問題ないのですが、ロック（全閉）した際にスタードラグとハンドルの間に隙間がかなり開いてしまいます。
また、スタードラグをMAXまで締め込んでもドラグ自体は締め込めていないような感じ。
後者はスプリングワッシャーを追加すれば解決できそうですが、前者は無理。
ぐぬぬ...と頭を抱えて悩みましたが、答えは単純なものでした。
「スタードラグがSPRのモノなんだから、ギヤシャフトもSPRのモノを使えばいいのでは？」

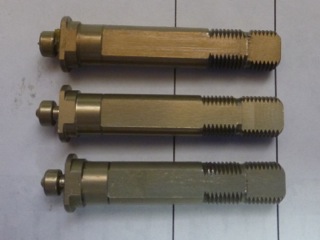

▲ギヤシャフトが３つも（笑）
上から、
・TD-Z
・PX68 SPR
・ピクシー
ギヤシャフト全体の長さはTD-ZとPX68 SPRが同じ
ハンドルの固定位置はPX68 SPRとピクシーが同じです。
▲PX68 SPR「28/ｷﾞﾔ-ｼｬﾌﾄ/115207」
真ん中のPX68 SPRのギヤシャフトを使うことで、スタードラグを外側にオフセットし、ドラグを適正に締め込むことに成功しました。
▲隙間ナシ！
デザイン面はもちろん、道具の性能を100%引き出せる状態で使う方が気分がいいですね、やっぱり(^^)
